单层钢结构厂房的组成和设计要素

发布日期:2020-03-19作者:admin点击:61

单层钢结构厂房是由框架、横梁、墙体及称重柱等组成,在设计单层钢结构厂房的时候,首先要确保厂房的结构不影响使用,其次在设计的时候对横梁的承重力要计算好,对于材料的选择要符合相关的标准,如材料上锈,可以使用化学除锈,下面跟小编详细了解。

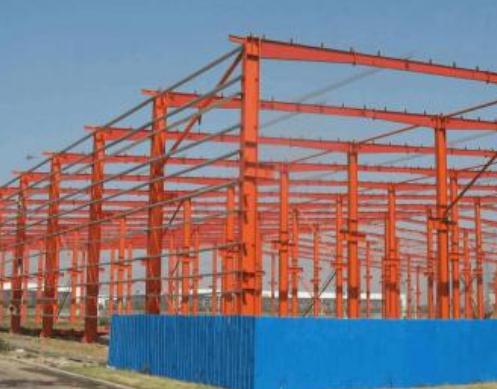

一、单层钢结构厂房的组成

1、横向框架:由柱和它所支承的屋架或屋盖横梁组成,是单层厂房钢结构的主要承重体系,承受结构的自重、风、雪荷载和吊车的竖向与横向荷载,并把这些荷载传递到基础。

2、屋盖结构:承担屋盖荷载的结构体系,包括横向框架的横梁、托架、中间屋架、天窗架、檩条等。

3、支撑体系:包括屋盖部分的支撑和柱间支撑等,它一方面与柱、吊车梁等组成单层厂房钢结构的纵向框架,承担纵向水平荷载;另一方面又把主要承重体系由个别的平面结构连成空间的整体结构,从而保证了单层厂房钢结构所必需的刚度和稳定。

4、吊车梁和制动梁(或制动桁架):主要承受吊车竖向及水平荷载,并将这些荷载传到横向框架和纵向框架上。

5、墙架:承受墙体的自重和风荷载。

二、单层钢结构厂房设计要点

1、单层钢结构建筑的柱网布置,当出现柱距不相等时,尤其是各个纵向柱列柱距,此时应该将柱布置在共同的横向定位轴线上保证厂房的刚度需求,让厂房可以正常使用。

2、单层钢结构建筑的温度伸缩缝区段长度,特殊情况下厂房结构超过设计的数值时,设置伸缩缝比较好。这样的好处是,被分成互相独立的结构,使得温度变化经过下降以后可以忽略不计。

3、单层钢结构建筑的横向框架计算,横向框架结构将厂房结构受到的荷载以及作用传递给基础,是厂房的主要承重结构。

4、单层钢结构建筑的纵向传力系统计算,钢柱,柱间支撑,吊车梁系统,设置于屋架端部的垂直支撑和系杆组成纵向传力系统,用来保证厂房的纵向刚度。

5、单层钢结构建筑的墙架系统布置,可以有以下两种布置方式

(1)不另立墙架柱,直接使用横向定位轴线上得框架柱。

(2)另立墙架柱,在定位轴线上框架柱的外侧。根据所需的需求设置不一样的布置。

6、单层钢结构建筑的材料选择,对于承重结构的钢材,我们应该采用国家标准的《碳素结构钢》和《低合金结构钢技术条件》中规定的合适材料。

7、单层钢结构建筑的除锈和涂层,除锈是采用机械喷砂抛丸或者酸洗构件,去除表面铁锈,露出金属色泽,涂层是在钢材表面涂上一层薄膜。
