钢结构厂房施工图纸怎么看及厂房设计要点

发布日期:2019-12-13作者:admin点击:160

钢结构的厂房一般空间都是比较大的,通常是以框架为结构才搭建厂房,那么你会看图纸吗?简单的说看图要从上往下看、从左往右看、由外向内看、由大到小看、由粗到细看,图样与说明对照看,建施与结施图结合看,通过这几方面在进行详细的看,下面小编就为大家介绍下吧!

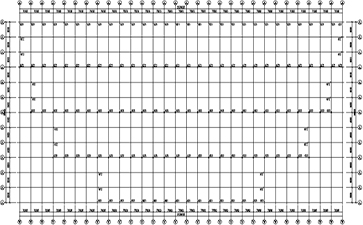

一、钢结构厂房施工图纸怎么看

1、看图方法:从上往下看、从左往右看、由外向内看、由大到小看、由粗到细看,图样与说明对照看,建施与结施图结合看。

2、看图步骤:

①先把目录看一遍,了解是什么类型的建筑,是工业厂房还是民用厂房,建筑面积有多大,是单层、多层还是高层,是哪个建设单位、哪个设计单位,图纸共有多少张等。按照图纸目录检查各类图纸是否齐全,图纸编号与图名是否符合。

②看图程序是先看设计总说明,以了解建筑概况、技术要求等,然后进行看图。一般按目录的排序逐张往下看,如先看建筑总平面图,了解建筑物地理位置、高程、坐标、朝向以及与建筑物有关的一些情况。作为施工技术人员,看过建筑总平面图之后,就需要进一步考虑施工时如何进行施工的平面布置。

③看完建筑总平面图之后,一般先看施工图中的平面图,从而了解房屋的长度、宽度、轴线间尺寸、开间大小、内部一般的布局等。看了平面图之后可再看立面图和剖面图,从而达到对建筑物有一个总体的了解。

④先从基础平面图、剖面图了解挖土的深度,基础的构造、尺寸、轴线位置等开始仔细地看图。按照:基础、钢结构、建筑、结合设施(包括各类详图)这个施工程序进行看图,遇到问题可以记下来,以便在继续看图中得到解决,或到设计交底时再提出得到答复。

注:在看图中还应该对照建筑图与结构图查看有无矛盾,构造上能否施工,支模时标高与砌砖高度能不能对口(俗称能不能交圈)等。

3、施工图是根据投影原理绘制的,用图纸表明房屋建筑的设计及构造做法。要看懂施工图,应掌握投影原理并熟悉房屋建筑的基本构造。

4、施工图采用了一些图例符号以及必要的文字说明,共同把设计内容表现在图纸上。因此要看懂施工图,还记住常用的图例符号。

5、读图应从粗到细,从大到小。先大概看一遍,了解工程的概貌,然后再细看。细看时应先看总说明和基本图纸,然后再深入看构件图和详图。

6、一套施工图是由各工种的许多张图纸组成的,各图纸之间是互相配合、紧密联系的。图纸的绘制大致按照施工过程中不同的工种、工序分成一定的层次和部位进行,因此要有联系的、综合的看图。

7、结合实际看图。根据实践、认识、再实践、再认识的规律,看图时联系实践,就能比较快地掌握图纸的内容。

二、钢结构厂房的设计要点

1、钢结构厂房设计采用的结构体系

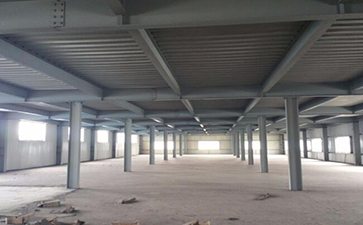

①钢结构厂房因为工艺布置的要求,一般都需要大空间,结构通常采用框架结构,在层数较多、工艺条件许可的情况下也可以采用框剪结构。

②结构布置的原则是:尽量使柱网对称均匀布置,使房屋的刚度中心与质量中心相近,以减小房屋的空间扭转作用,结构体系要求简捷、规则、传力明确。

③避免出现应力集中和变形突变的凹角和收缩,以及竖向变化过多的外挑和内收,力求沿竖向的刚度不突变或少突变。

④由于多层厂房跨度方向尺寸较大,柱子少;而柱距方向尺寸较小,柱子多。一般都是横向控制,使纵横向的抗震能力大致相同,不仅有利于抗震,也使设计更为经济合理。

2、钢结构厂房设计的选址

①厂房设计选址很关键,因尽量避免地震区,地震区房屋的伸缩缝是合一的,当房屋较长时,宜采取下列一些构造措施和施工措施以少设伸缩缝及防震缝。

②施工中,每隔40m设置一道800mm一个1400mm宽的后浇带,后浇带的位置设在结构受力影响小的区段;在温度影响较大的顶层、底层、山墙和内纵墙端开间的墙体等部位,适当提高配筋率;加厚屋面隔热保温层或设置架空层形成通风屋面。

3、钢结构厂房的的防火设计

钢结构工业厂房防火能力很差,当钢材受热在100℃以上时,随着温度的升高,钢材的抗拉强度降低,塑性增大;温度在250℃左右时,钢材抗拉强度略有提高,而塑性却降低,出现蓝脆现象;当温度超过250℃时钢材出现徐变现象;当温度达500℃时,钢材强度降至很低,以致钢结构塌落。因此,钢结构做隔热及防火设计。

4、钢结构厂房的防腐设计

①钢结构表面直接暴露在大气中就会锈蚀,当钢结构厂房空气中有侵蚀性介质或钢结构处在潮湿环境中时,钢结构厂房锈蚀就会更加明显和严重。钢结构的锈蚀不仅会使构件截面减小,还会使钢构件表层局部产生锈坑,当构件受力时将引起应力集中现象,使结构过早破坏。

②对钢结构厂房构件的防锈蚀问题应予以足够的重视,并应根据厂房侵蚀介质情况和环境条件在总图布置、工艺布置、材料选择等方面采取相应对策和措施,以确保厂房结构的安全。

③为了防止金属表面锈蚀,常采用防锈防腐涂料对其进行涂装保护,保护层透气是造成金属表面失去阴极保护而加快锈蚀速率的诱因。

④防腐涂层只有具备了致密、疏水性强、附着力好、电阻大或涂层足够厚的条件时,才能有效地屏蔽水蒸气、氧气、氯离子等的侵蚀,起到物理防锈作用。一般室内钢结构在自然大气介质作用下,要求涂层厚度100μm,即底漆两道,面漆两道。

⑤露天钢结构或在工业大气介质作用下的钢结构,要求漆膜总厚度为150μm~200μm。在酸环境中的钢结构要求使用氯磺化防酸漆。钢柱柱脚在地面以下部分要用不低于C20的混凝土包裹,其保护层厚度不小于50mm。

5、钢结构厂房设计电梯间的位置安排

多层厂房由于设备、货物很重,竖向运输的需要,均要设置电梯。钢筋混凝土电梯井筒刚度很大,应充分考虑电梯井筒对建筑物的偏心影响,在结构布置上尽量避免电梯井筒布置在建筑物的角部和端部。

以上就是关于“钢结构厂房施工图纸怎么看及厂房设计要点”的介绍,希望可以帮到您。
