钢结构主要的搭建技术及其施工的设计原则

对于钢结构建筑来说,不管是钢结构厂房、钢结构雨棚又或是钢结构车棚等等,它们主要的承重构件都是由钢材组成的.针对不同的钢结构建筑所使用的搭建技术和设计也是不一样的.下面就给大家介绍一下"钢结构主要的搭建技术及其施工的设计原则".

一、钢结构主要的搭建技术内容

1、高层钢结构技术

根据建筑高度和设计要求分别采用框架、框架支撑、筒体和巨型框架结构,其构件可采用钢、劲性钢筋混凝土或钢管混凝土.钢构件质轻延性好,可采用焊接型钢或轧制型钢,适用于超高建层建筑;劲性钢筋混凝土构件刚度大,防火性能好,适用于中高层建筑或底部结构;钢管混凝土施工简便,仅用于柱结构.

2、空间钢结构技术

空间钢结构自重轻、刚度大、造型美观,施工速度快.以钢管为杆件的球节点平板网架、多层变截面网架及网壳等是我国空间钢结构用量的结构型式.具有空间刚度大,用钢量低的优点,在设计、施工和检验规程,并可提供完备的CAD.除网架结构外,空间结构尚有大跨悬索结构、索膜结构等.

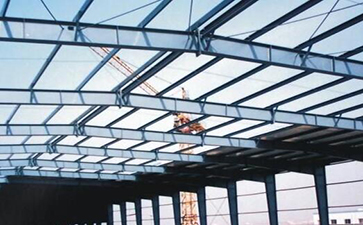

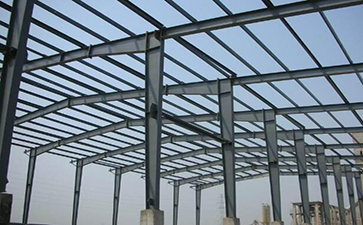

3、轻钢结构技术

伴随着轻型彩色钢板制成墙体和屋面围护结构组成的新结构形式.由5mm以上钢板焊接或轧制的大断面薄壁H型钢墙梁和屋面檩条,圆钢制成柔性支持系统和高强螺栓连接构成的轻钢结构体系,柱距可从6m到9m,跨度可达30m或更大,高度可达十几米,并可设轻型吊车.用钢量20~30kg/m2.现已有标准化的设计程序和专业化生产企业,产品质量好,安装速度快,重量轻,投资少,施工不受季节限制,适用于各种轻型工业厂房.

4、钢混凝土组合结构技术

以型钢或钢管理与混凝土构件组成的梁、柱承重结构为钢混组合结构,近年来应用范围日益扩大.组合结构兼有钢与混凝土两者的优点,整体强度大、刚性好、抗震性能良好,当采用外包混凝土构造时,更具有良好的耐火和耐腐蚀性能.组合结构构件一般可降低用钢量15~20%.组合楼盖及钢管混凝土构件,还具有少支模或不支模、施工方便快速的优点,推广潜力较大.适用于随较大荷载的多层或高层建筑的框架梁、柱及楼盖,工业建筑柱和楼盖等.

5、高强度螺栓连接与焊接技术

高强螺栓是通过磨擦力来传递应力,由螺栓、螺母和垫圈三部分组成.高强螺栓连接施工简便、拆除灵活、承载力高、抗疲劳性能和自锁性好、安全性高等优点,工程中已取代了铆接和部分焊接,成为钢结构制作及安装中的主要连接手段.在车间内制作的钢构件,厚板应采用自动多丝弧埋焊,箱形柱隔板应采用熔咀电渣焊等技术.现场安装施工中,应采用半自动焊技术和气体保护焊药芯焊丝及自保护药芯焊丝技术.

6、钢结构防护技术

钢结构防护包括防火、防腐、防锈,一般是采用在防火涂料处理后无需再作防锈处理,但在有腐蚀气体的建筑中尚需作防腐处理.国内防火涂料种类较多,如TN系列、MC-10等,其中MC-10防火涂料有醇酸磁漆、氯化橡胶漆、氟橡胶涂料及氯磺化涂料等.在施工中应根据钢结构型式、耐火等级要求及环境要求选用合适的涂料及涂层厚度.

二、钢结构施工图的设计原则

1、依据钢结构设计图;并遵循现行《钢结构设计规范》《钢结构工程施工及验收规范》以及其他有关规范、规程、标准.有条件时宜尽量采用CAD手段进行设计.

2、设计要求节点标准化、构件规格化、孔距、孔径应尽量统一,以减少构件和零部件编号;同时要考虑施工工艺的可行性,尽量满足钢结构连续生产和组合吊装的可能性.

3、应结合施工条件,节点构造力求简化,合理、安全、可靠,便于制作和安装.

4、尽可能地采用工厂化生产,以减少手工操作和安装工作量,经济合理.技术先进,安全适用,以加快施工速度,确保工程质量.

5、应根据制作、安装和运输条件,确定构件的出厂单元和构件编号.构件的轮廓尺寸,应满足公路、铁路或水运的极限运输尺寸的要求,构件的重量亦应满足起重及运输能力.

以上就是关于"钢结构主要的搭建技术及其施工的设计原则"的介绍,希望可以帮助到您.
