钢结构雨棚的类型及其搭建的详细流程

钢结构雨棚是通过工厂化加工制作,经过安装、焊接成为建筑物的一部分,虽然雨棚在建筑物中所占的比重比较小,但作为出入口的遮挡构件,在满足必要的工程需求的同时其安全性也不容忽视.下面就来给大家介绍一下"钢结构雨棚的类型及其搭建的详细流程".

一、钢结构雨棚的类型

1、小型钢结构雨棚

比如我们下雨时临时悬挂出来遮风挡雨的那种,可以选择采用悬挂起来或者是悬挑着遮挡.

2、大型钢结构与雨棚

是使用大面积的墙体或者柱子之类的建筑物来支撑起来的,比如我们经常在等公交车的时候可以看到公交站点的上方有一个遮挡物,可以遮挡阳光和雨水,即使在多么恶劣的天气里也可以避免人体受到伤害.

3、定型钢结构雨棚

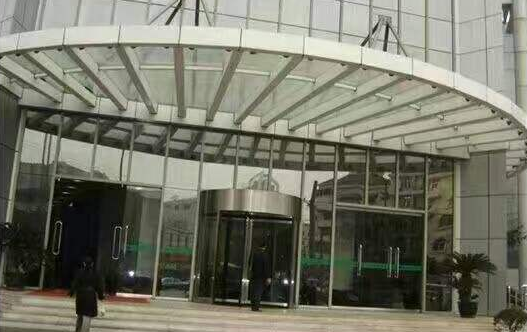

比如我们经常可以看到的,高层建筑物外墙出入口处的上方都会有一个突出的部分,这个凸出的部分就是用于遮挡阳光、雨水以及建筑物高空突然下落的不明物体的,它是一种新型的建筑风格,采用一种新型的建筑材料,设计非常先进和新奇,具有设计专利,这种钢结构雨棚可以根据实际的使用情况和使用范围的不同而生产出不同的形状和大小的,可以在工厂里大规模的生产出来.

二、钢结构雨棚搭建的详细流程

1、加工准备及下料

按照施工图放样,放样和号料时要预留焊接收缩量和加工余量,根据放样作样板.钢材矫正:钢材下料前先进行矫正,矫正后的偏差值不应超过规范规定的允许偏差值,以保证下料的质量.热加工的型钢先热加工,待冷却后再号孔.钢板预埋件及其他零件切割钻孔及喷防腐漆处理.

2、测量放线

根据土建标高基准线测预埋件标高中心线,检查预埋件标高偏差、左右偏差.整理结果,确定预埋件分隔的调整处理方案.沿楼板外沿弹出墨线定出预埋件顶标高线.

3、预埋件安装处理

定位预埋件安装位置,打钻安装.要求预埋件位置准确、埋设牢固.标高偏差不大于9mm,左右位移不大于20mm.

4、悬挂臂安装焊接

悬挂臂安装采用焊接,需检查焊接节点,调节悬挂臂设计坡度,准确无误方能进行焊接.靠边一条悬挂臂准确无误后,安装另一边一条悬挂臂,就位准确后点焊.然后以此两条悬挂臂为基准拉出悬挂臂的、底标高线,一一焊接剩余悬挂臂.并焊接无缝钢管.型钢需接长时,先焊接头并矫直.采用型钢接头时,为使接头型钢与钢板预埋件紧贴,应按设计要求铲去楞角.对接焊缝应在焊缝的两端焊上引弧板,其材质和波口型式与焊件相同,焊后气割切除并磨平.

5、校准检验

悬挂臂安装后首先检查现场连接部位的质量.悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度;受压对悬挂臂竖向面的侧面下垂;悬挂臂坡度.保证悬挂臂符合设计受力状态及整体稳定要求.

6、连接受力拉索

定位拉杆基准线、标高线,按要求安装预埋件,焊接栏杆.

7、不锈钢玻璃爪安装焊接

按设计尺寸弹出纵横线及设计标高,用夹具夹紧,进行定位点焊,装配完毕,焊接玻璃爪底座.

8、防锈喷漆处理

应清除熔渣及飞溅物,不锈钢件表面喷白漆多遍防锈喷漆处理.涂料及漆膜厚度应符合设计要求或施工规范的规定.以肢型钢内侧的油漆不得漏涂.

9、夹胶玻璃加工制作安装

按设计要求结合实测尺寸确定玻璃尺寸,以及的水平、垂直位置,厂家加工制作.安装不锈钢玻璃爪,玻璃临时固定后进行调整,调整标准横平、竖直、面平.偏差不得超过规定偏差.

10、调整检验

点式玻璃进行整体调整检验,调整标准横平、竖直、面平.偏差不得超过规定偏差.

11、上下打胶

充分清洁玻璃间缝隙,不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等.充分清洁粘结面,加以干燥.为调整缝的深度,避免三边粘胶.在缝两侧贴保护胶纸保护玻璃不被污染.上下同时打密封胶,注胶后将胶缝表面抹平,去掉多余的胶.注胶完毕,将保护纸撕掉,必要时用溶剂擦拭玻璃.胶在未完全硬化前,不要沾染灰尘和划伤.

12、修补检验

局部修补检验.

13、玻璃清洗

确定各个部位都没有问题之后进行整体清洗玻璃尘垢,必要时用溶剂擦拭玻璃,等待验收.

以上就是关于"钢结构雨棚的类型及其搭建的详细流程"的介绍,希望可以帮助到您.
